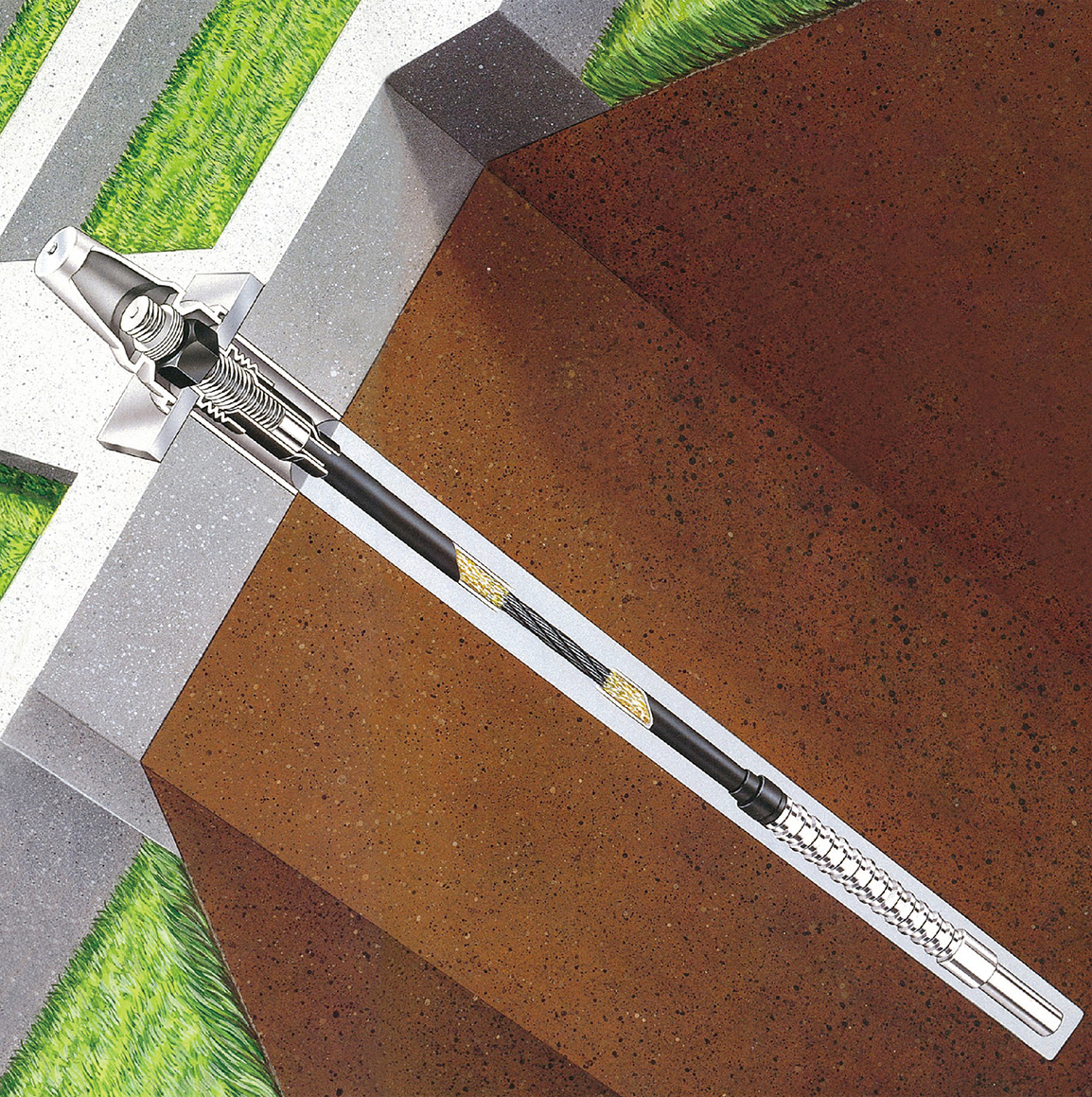

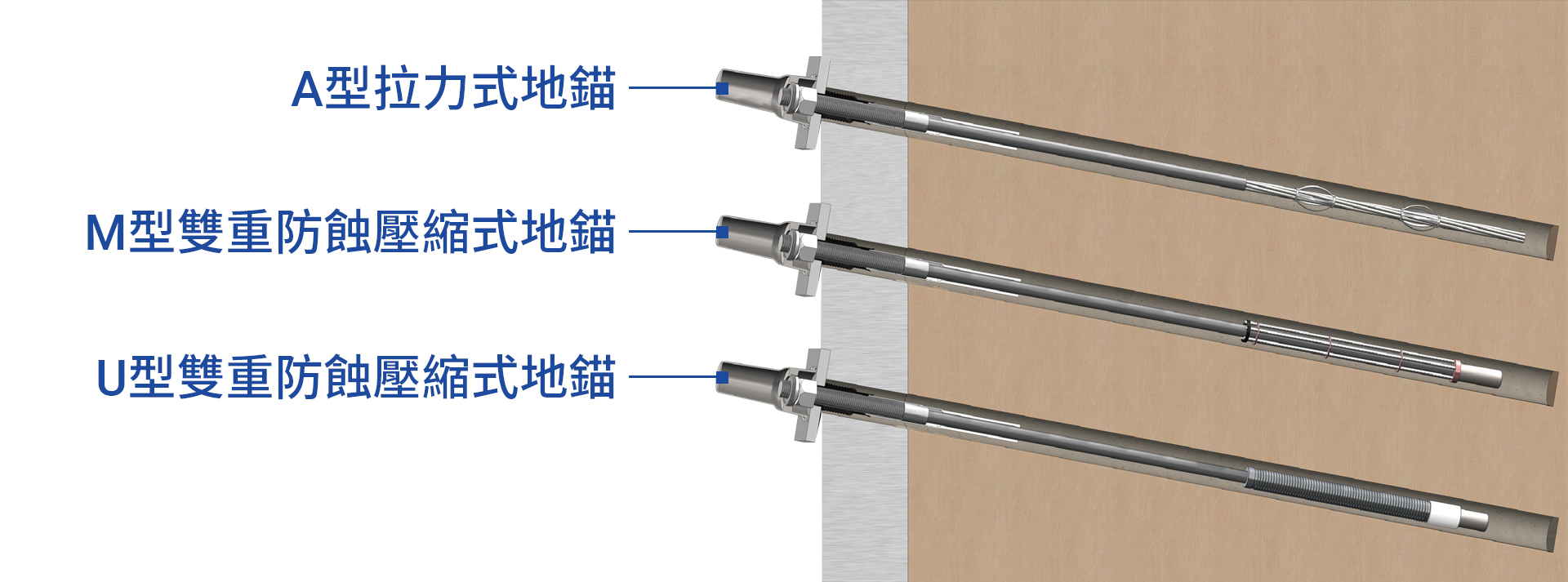

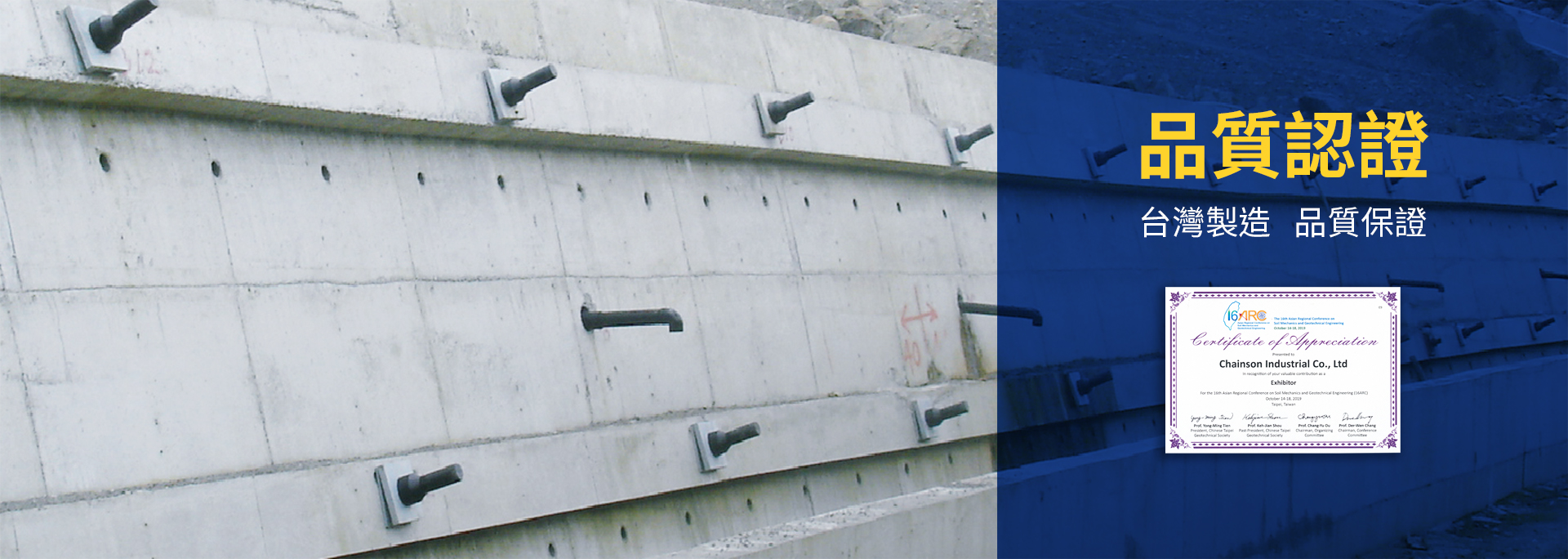

地錨

GROUND ANCHOR
雙重防蝕
  • 地錨自由段部份鋼絞線塗佈防鏽油(Grease)作為第一道防蝕措施,其外層再被覆高密度聚乙烯(HDPE)具雙重防蝕效果,耐久性佳
可複拉
  • 地錨錨碇部採高強度合金鋼(SCM440),於工廠內以機械錨碇成型,能發揮良好之握裹力
  • 端錨採螺紋螺帽鎖定設計,預力調整容易且地震發生時可確保端錨錨碇不易失效
安裝易
  • 工廠化生產製造,成品外形僅為一條端部有螺紋之鋼纜,故安裝極為方便,大幅減輕工地組裝作業

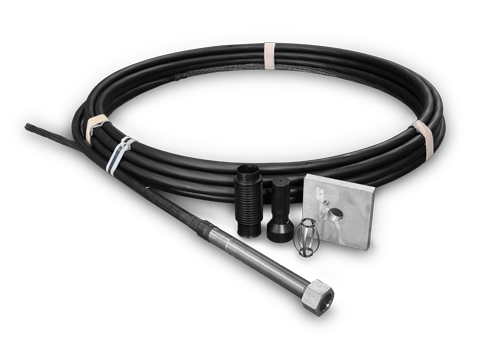

  • 包裝

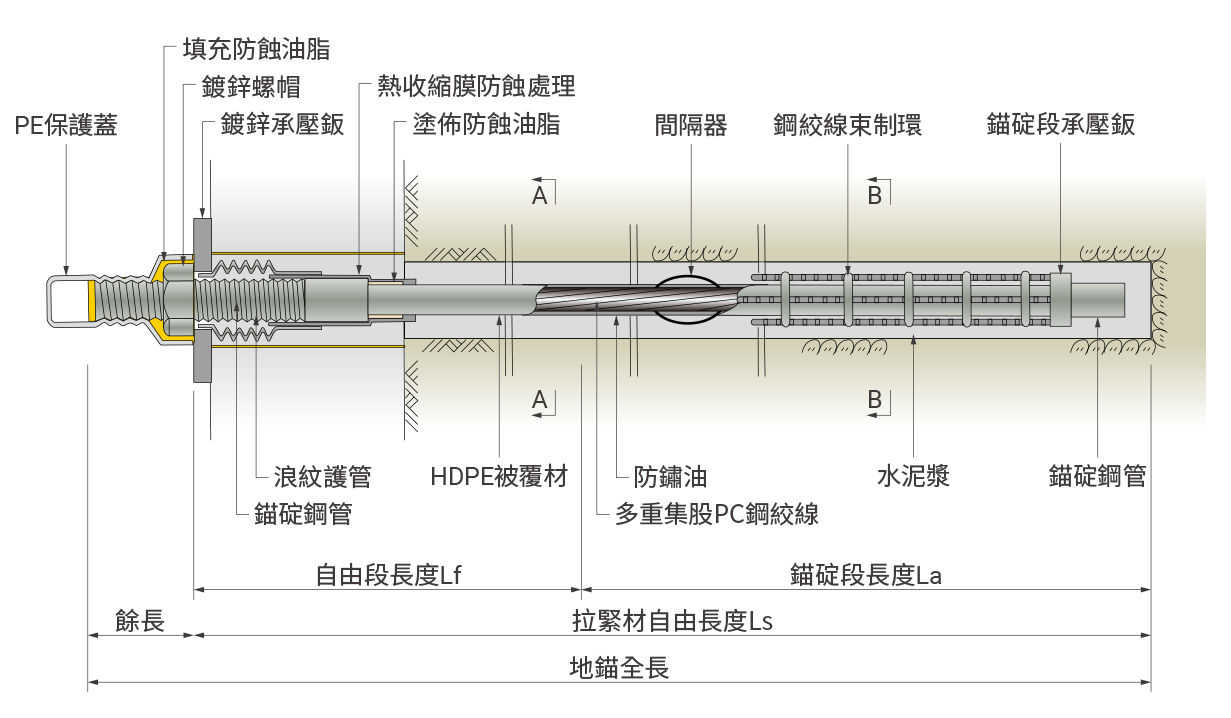

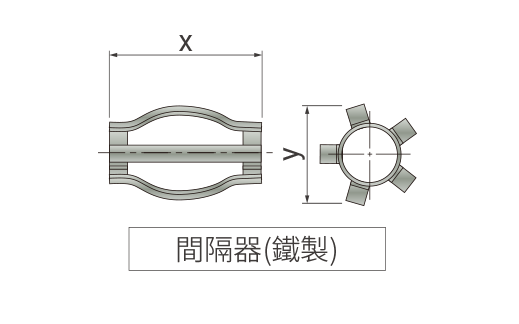

構造斷面圖

自由段及錨錠段

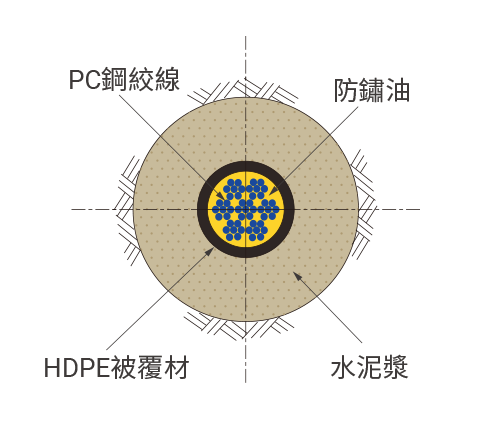

A-A型斷面 自由段
  • PC鋼絞線填充防鏽油及HDPE被覆材包覆,實施雙重防蝕加工處理

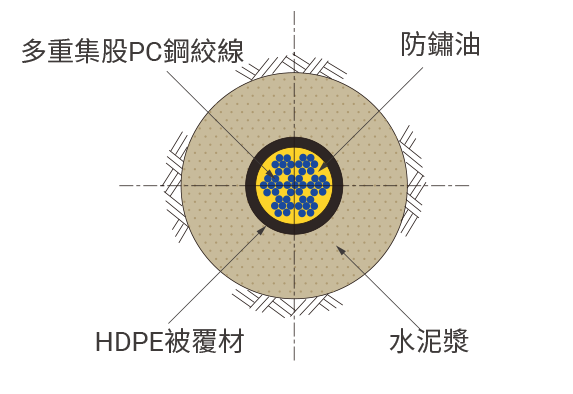

B-B型斷面 錨碇段
  • PC鋼絞線外加無收縮摻料之水泥漿,用壓力灌漿將錨碇段灌滿以發揮錨碇效果

特點

防蝕構造
  • 使用地錨保護蓋和填充防鏽油保護
  • 承壓鈑、螺帽熱浸鍍鋅處理
  • 使用浪紋護管、熱收縮膜可以遮斷水或有害物質
  • 工廠生產時,錨碇鋼管會包含HDPE被覆材同時壓著入內,確保內部鋼腱不受水氣腐蝕

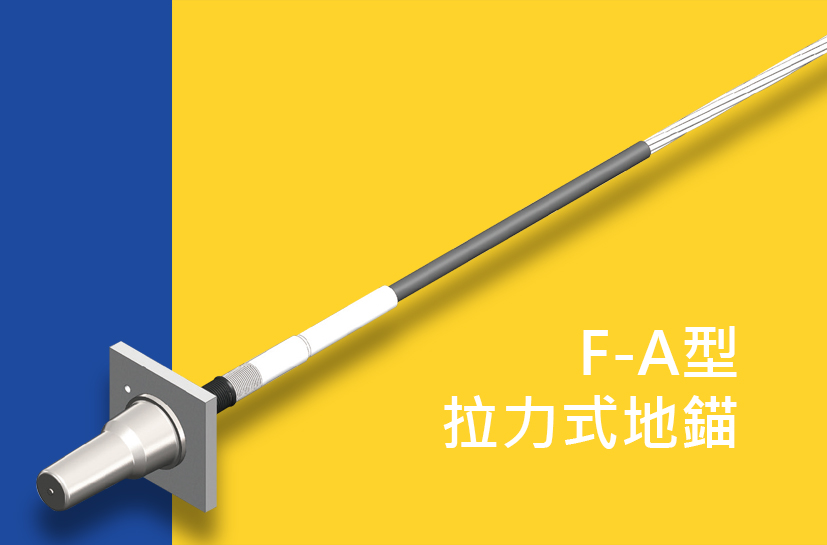

F-A型鋼腱構成表
備註:最大地錨破斷拉力可達500噸,若有此需求時可另行製造
[ ]內以SI單位表示
項目 單位 F-70A F-100A F-130A F-160A F-200A F-270A F-360A
組成 mm 7×Ø9.5 7×Ø11.1 7×Ø12.7 7×Ø15.2 19×Ø9.5 19×Ø11.1 19×Ø12.7
標準直徑 mm 28.5 33.3 38.1 45.6 47.5 55.5 63.5
斷面積 mm² 383.9 519.5 691 970.9 1042 1409.6 1875.5
單位重量 kg/m 3.04 4.09 5.45 7.75 8.77 11.1 15.7
破斷荷重 tf[kN] 72.8 [714] 98.7 [966] 130.9 [1281] 171.5 [1680] 197.6 [1938] 267.9 [2622] 355.3 [3477]
降伏荷重 tf[kN] 62 [608] 84 [826] 111.3 [1092] 145.6 [1428] 168.2 [1649] 228 [2242] 264 [2584]
容許荷重
假設工程 0.65Tus Tastf[kN] 74.3 [464.1] 64.15 [627.9] 85 [832.6] 111.4 [1092] 128.4 [1259.7] 174.1 [1704.3] 230.9 [2260]
永久工地程錨 平時
0.6Tus
Tastf[kN] 43.68 [428.4] 59.22 [579.6] 78.54 [768.6] 102.9 [1008] 118.5 [1162.8] 160.74 [1573.2] 213.2 [2086.2]
地震
0.75Tus
Tastf[kN] 54.6 [535.5] 74.02 [724.5] 98.17 [960.7] 128.6 [1260] 148.2 [1453.5] 200.92 [1453.5] 266.47 [2607.7]
截斷面 A-A mm

F-A型PE保護蓋尺寸規格表

項目 單位 F-70T F-100T F-130T F-160T
a mm 60 68 72 86
b mm 45 45 68 70
c mm 300 250 300 330
d mm 100 106 120 140
e mm 28 28 28 45

F-A型配件尺寸表

備註:錨碇鋼管亦可用SUS304加工處理

項目 單位 F-70M F-100M F-130M F-160M F-200M F-270M F-360M
錨碇鋼管 a mm 48 55.4 62 72 82 94 110
b mm 380 410 490 550 550 610 680
c mm 250 300 410 460 460 520 570
質量 kg 3.2 5.4 8.5 12.6 17.3 24.7 37.1
螺帽 e mm 75 82 93 110 120 135 155
f mm 86.5 94 107 127 139 156 173
g mm 45 45 60 63 66 75 80
質量 kg 1.1 1.2 1.9 3.1 3.5 5.2 8.0

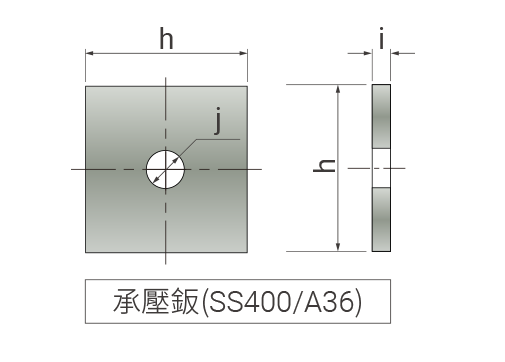

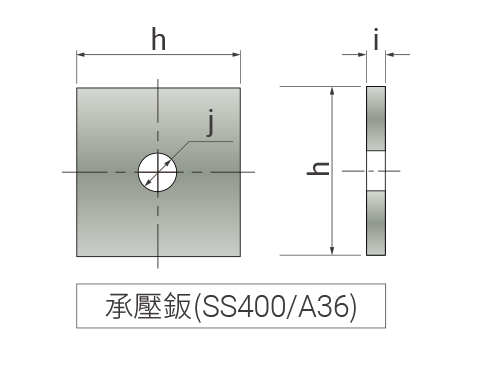

承壓鈑 h mm 260 280 320 350 400 440 490
i mm 36 36 38 40 45 50 55
j mm 58 65 71 83 94 105 120
質量 kg 18.4 21.2 29.4 36.8 54.1 72.6 98.8

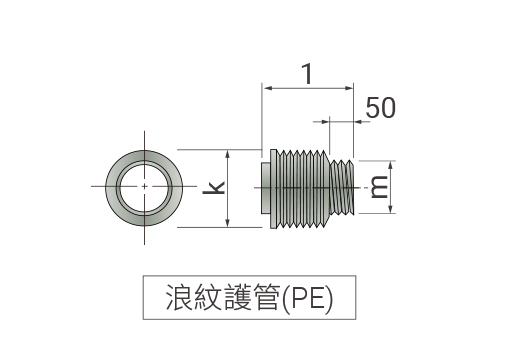

浪紋護管 k mm 75 85 95 100 110 125 140
l mm 165 170 210 265 270 295 320
m mm 61.4 68.8 75.4 85.4 95.4 103.4 123.4
鑽孔徑 參考 mm 90 115 115 135 146 146 165

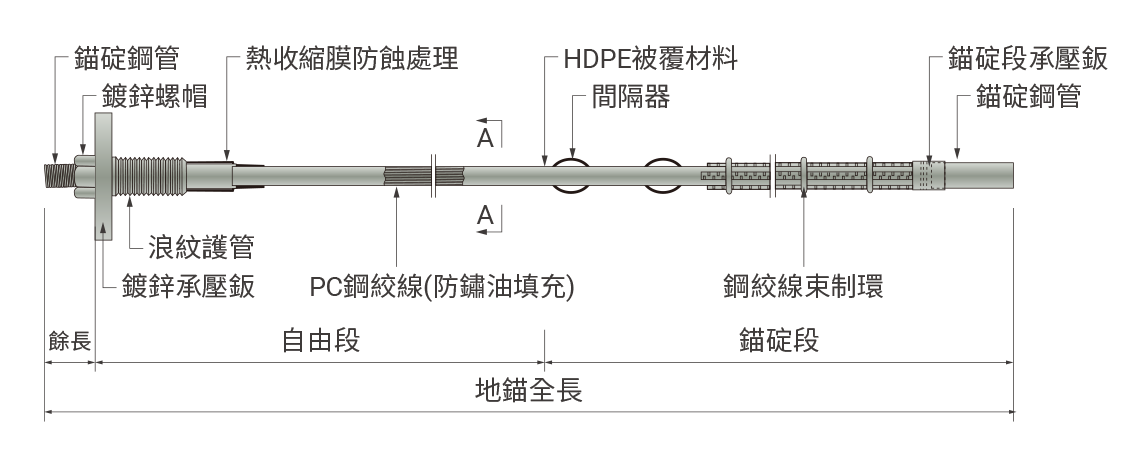

構造斷面圖

自由段及錨錠段

A-A型斷面 自由段
  • PC鋼絞線填充防鏽油及HDPE被覆材包覆,實施雙重防蝕加工處理
B-B型斷面 錨碇段
  • PC鋼絞線外加無收縮摻料之水泥漿,用壓力灌漿將錨碇段灌滿以發揮錨碇效果

特點

  • 端錨以螺牙螺帽鎖定,張力調整容易,地震發生時確保錨頭錨碇不易失效
  • 錨碇段水泥漿體承受壓力,漿體不會產生張力裂縫
  • 壓縮式地錨由底部承受壓力,適用於地質條件較差的環境
  • 抵抗反覆載重效果穩定
  • 整組地錨鋼腱使用防鏽油填充及HDPE被覆,雙重防蝕

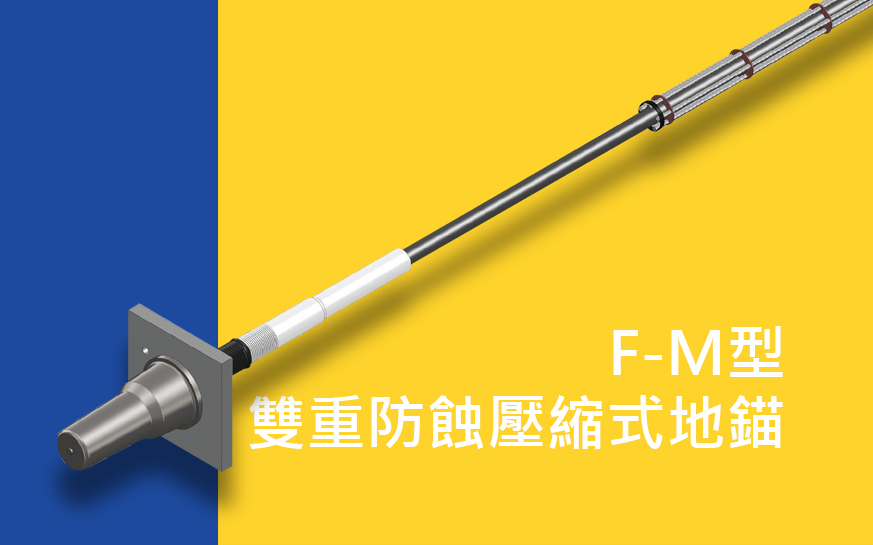

F-M型鋼腱構成表
備註:最大地錨破斷拉力可達500噸,若有此需求時可另行製造
[ ]內以SI單位表示
項目 單位 F-70M F-100M F-130M F-160M F-200M F-270M F-360M
組成 mm 7×Ø9.5 7×Ø11.1 7×Ø12.7 7×Ø15.2 19×Ø9.5 19×Ø11.1 19×Ø12.7
標準直徑 mm 28.5 33.3 38.1 45.6 47.5 55.5 63.5
斷面積 mm² 383.9 519.5 691 970.9 1042 1409.6 1875.5
單位重量 kg/m 3.04 4.09 5.45 7.75 8.77 11.1 15.7
破斷荷重 tf[kN] 72.8 [714] 98.7 [966] 130.9 [1281] 171.5 [1680] 197.6 [1938] 267.9 [2622] 355.3 [3477]
降伏荷重 tf[kN] 62 [608] 84 [826] 111.3 [1092] 145.6 [1428] 168.2 [1649] 228 [2242] 264 [2584]
容許荷重
假設工程 0.65Tus Tastf[kN] 74.3 [464.1] 64.15 [627.9] 85 [832.6] 111.4 [1092] 128.4 [1259.7] 174.1 [1704.3] 230.9 [2260]
永久工地程錨 平時
0.6Tus
Tastf[kN] 43.68 [428.4] 59.22 [579.6] 78.54 [768.6] 102.9 [1008] 118.5 [1162.8] 160.74 [1573.2] 213.2 [2086.2]
地震
0.75Tus
Tastf[kN] 54.6 [535.5] 74.02 [724.5] 98.17 [960.7] 128.6 [1260] 148.2 [1453.5] 200.92 [1453.5] 266.47 [2607.7]
截斷面 A-A mm

F-M型配件尺寸表

項目 單位 F-70M F-100M F-130M F-160M F-200M F-270M F-360M
錨碇鋼管 a mm 48 55.4 62 72 82 94 110
b mm 380 410 490 550 550 610 680
c mm 250 300 410 460 460 520 570
質量 kg 3.2 5.4 8.5 12.6 17.3 24.7 37.1
螺帽 e mm 75 82 93 110 120 135 155
f mm 86.5 94 107 127 139 156 173
g mm 45 45 60 63 66 75 80
質量 kg 1.1 1.2 1.9 3.1 3.5 5.2 8.0
承壓鈑 h mm 260 280 320 350 400 440 490
i mm 36 36 38 40 45 50 55
j mm 58 65 71 83 94 105 120
質量 kg 18.4 21.2 29.4 36.8 54.1 72.6 98.8

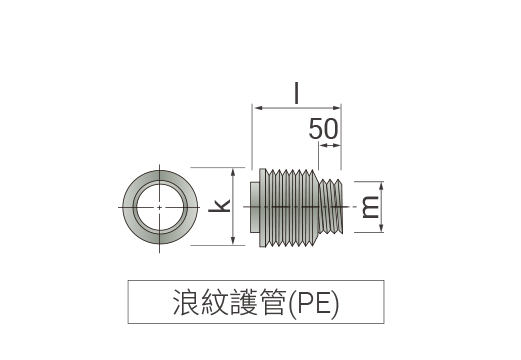

浪紋護管 k mm 75 85 95 100 110 125 140
l mm 165 170 210 265 270 295 320
m mm 61.4 68.8 75.4 85.4 95.4 103.4 123.4
鑽孔徑 參考 mm 90 115 115 135 146 146 165

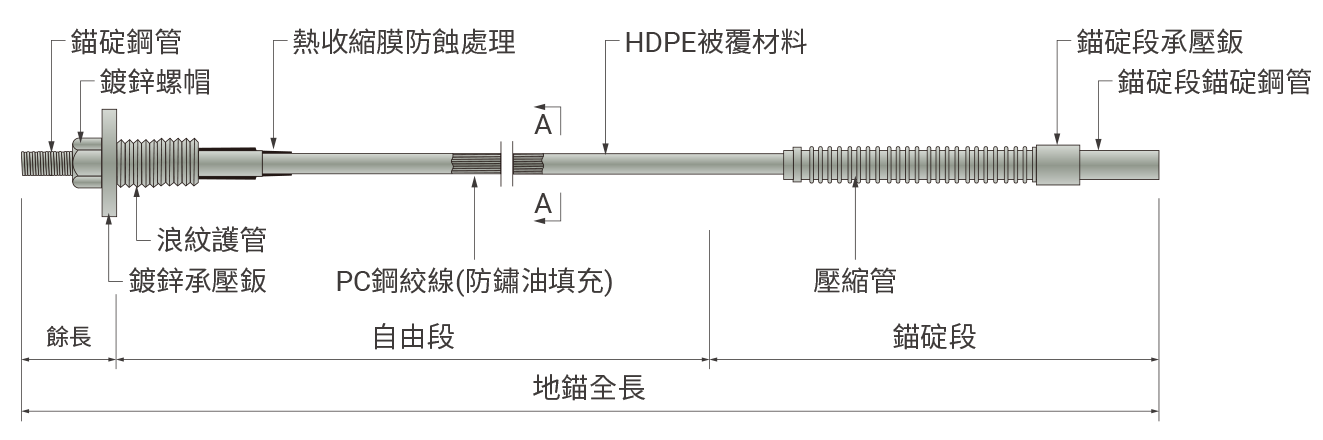

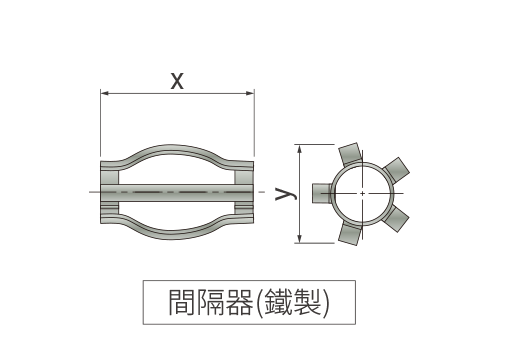

構造斷面圖

自由段及錨錠段

A-A型斷面 自由段
  • PC鋼絞線填充防鏽油及HDPE被覆材包覆,實施雙重防蝕加工處理

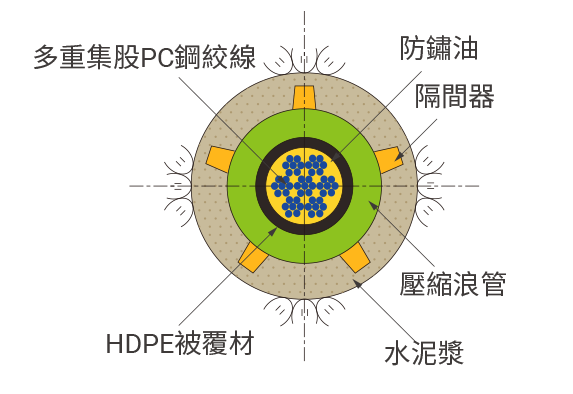

B-B型斷面 錨碇段
  • PC鋼絞線外加無收縮摻料之水泥漿,用壓力灌漿將錨碇段灌滿以發揮錨碇效果

特點

  • 端錨以螺牙螺帽鎖定,張力調整容易,地震發生時確保錨頭錨碇不易失效
  • 錨碇段水泥漿體承受壓力,漿體不會產生張力裂縫
  • 壓縮式地錨由底部承受壓力,適用於地質條件較差的環境
  • 抵抗反覆載重效果穩定
  • 整組地錨鋼腱使用防鏽油填充及HDPE被覆,雙重防蝕

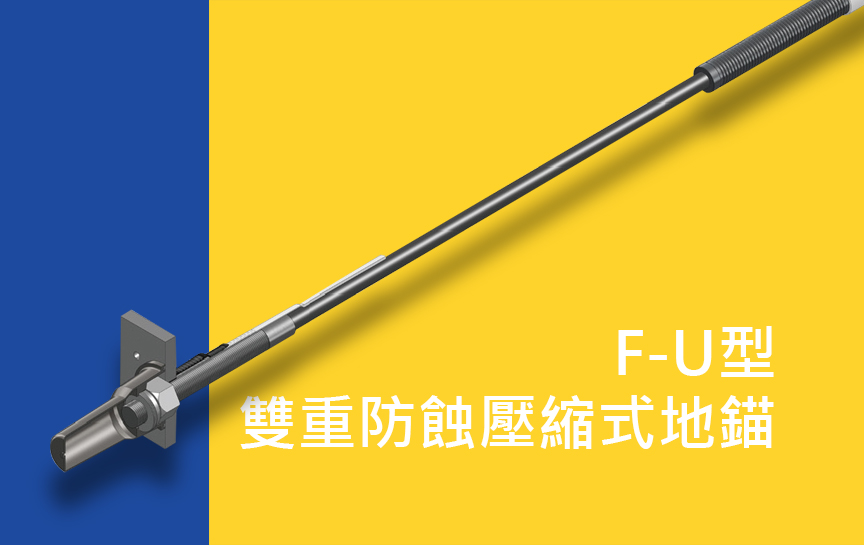

F-U型鋼腱構成表
備註:最大地錨破斷拉力可達500噸,若有此需求時可另行製造
[ ]內以SI單位表示
項目 單位 F-70A F-100A F-130A F-160A F-200A F-270A F-360A
組成 mm 7×Ø9.5 7×Ø11.1 7×Ø12.7 7×Ø15.2 19×Ø9.5 19×Ø11.1 19×Ø12.7
標準直徑 mm 28.5 33.3 38.1 45.6 47.5 55.5 63.5
斷面積 mm² 383.9 519.5 691 970.9 1042 1409.6 1875.5
單位重量 kg/m 3.04 4.09 5.45 7.75 8.77 11.1 15.7
破斷荷重 tf[kN] 72.8 [714] 98.7 [966] 130.9 [1281] 171.5 [1680] 197.6 [1938] 267.9 [2622] 355.3 [3477]
降伏荷重 tf[kN] 62 [608] 84 [826] 111.3 [1092] 145.6 [1428] 168.2 [1649] 228 [2242] 264 [2584]
容許荷重
假設工程 0.65Tus Tastf[kN] 74.3 [464.1] 64.15 [627.9] 85 [832.6] 111.4 [1092] 128.4 [1259.7] 174.1 [1704.3] 230.9 [2260]
永久工地程錨 平時
0.6Tus
Tastf[kN] 43.68 [428.4] 59.22 [579.6] 78.54 [768.6] 102.9 [1008] 118.5 [1162.8] 160.74 [1573.2] 213.2 [2086.2]
地震
0.75Tus
Tastf[kN] 54.6 [535.5] 74.02 [724.5] 98.17 [960.7] 128.6 [1260] 148.2 [1453.5] 200.92 [1453.5] 266.47 [2607.7]
截斷面 A-A mm

F-U型配件尺寸表

項目 單位 F-70U F-100U F-130U F-160U
錨碇鋼管 a mm 48 55.4 62 72
b mm 380 410 490 650
c mm 250 300 410 550
質量 kg 3.2 5.4 8.5 15.5
螺帽 e mm 75 82 93 110
f mm 86.5 94 107 127
g mm 45 45 60 63
質量 kg 1.1 1.2 1.9 3.1
承壓鈑 h mm 260 280 320 350
i mm 36 36 38 40
j mm 58 65 71 83
質量 kg 18.4 21.2 29.4 36.8

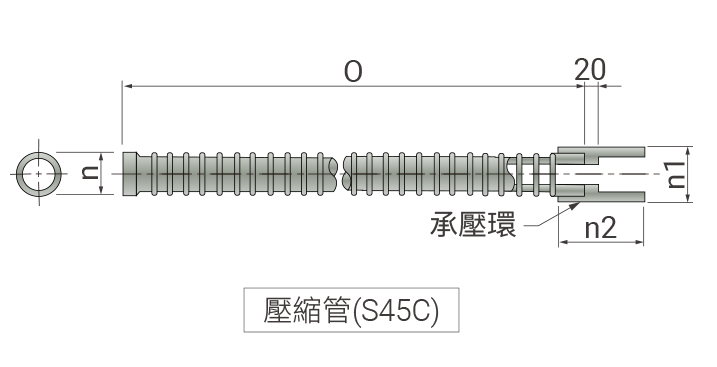

壓縮管 n mm 54 65 73 79.5
o mm 2100 2400 2800 3400
承壓環 n1 mm 63 73 81 95
n2 mm 105 110 115 120
鑽孔徑 參考 - 90 115 115 135

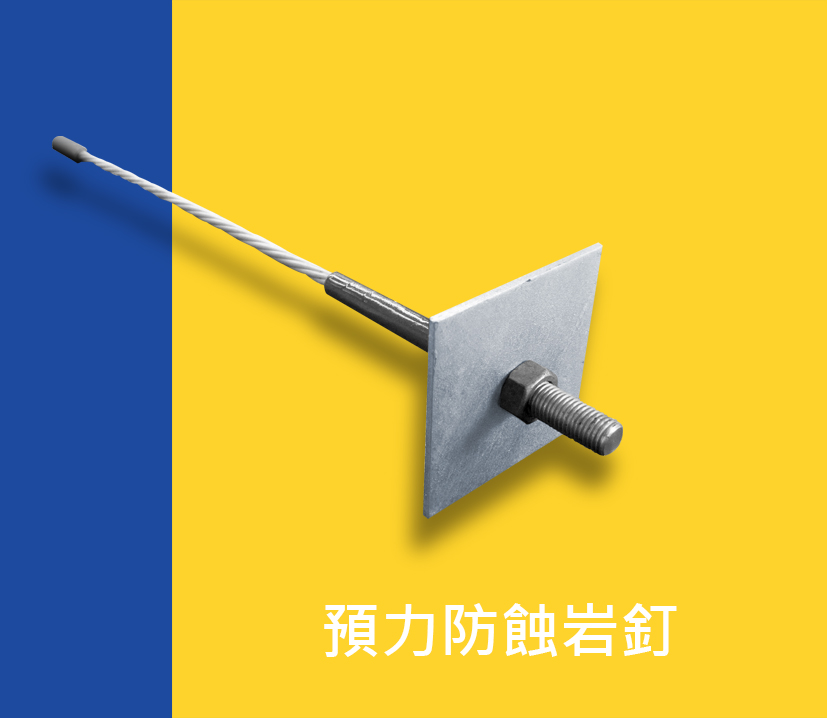

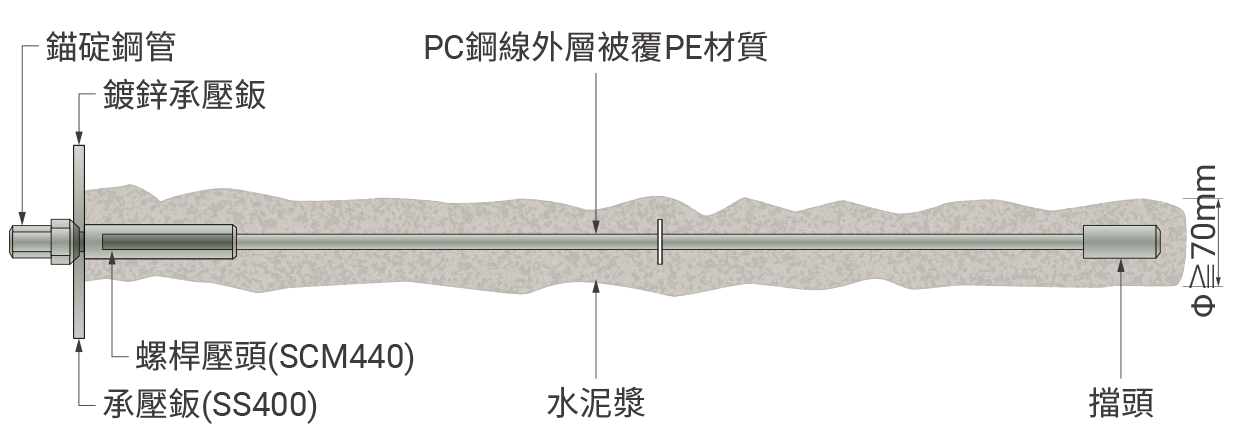

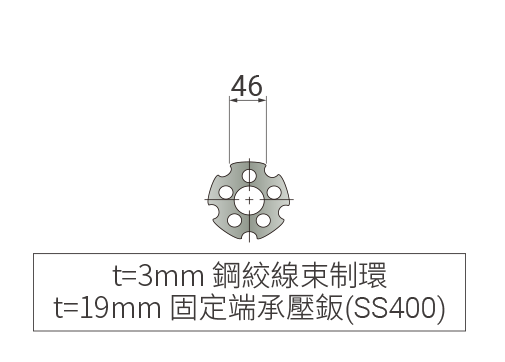

土岩釘示意圖

N.T.S (mm)

特點

  • 可複拉:端錨螺桿採螺牙螺帽鎖定,方便日後預力檢核與複拉
  • 鋼絞線外層被覆PE材質具防蝕功能

材質規格

  • 錨桿採PC鋼絞線12.7mm、15.2mm、17.8mm三種規格所組成
  • 外層被覆材:PE(聚乙烯)
  • 承壓鈑材質為SS400
  • 螺帽材質為S45C
客製化生產

可依照不同設計案所設計之鋼索型式客製化生產
