防落橋裝置

prevention device cable
延長及緩衝橋墩與橋面的連結
台灣位於地震帶，地震發生頻繁，防落橋裝置係針對地震發生時，可延長及緩衝橋墩與橋面的連結，防止橋梁立即斷裂，造成車輛或民眾落下
構造
  • 採用CNS 3332 G3073標準之低鬆弛7線PC鋼絞線，外層披覆高密度聚乙烯(HDPE)

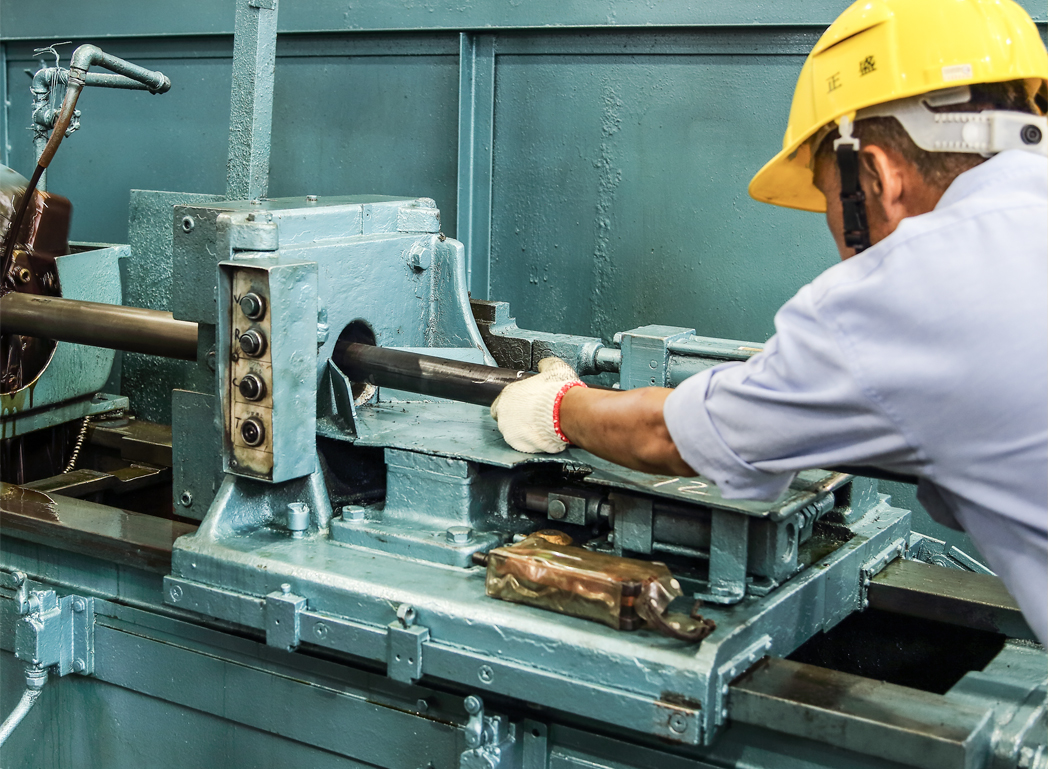

  • 兩端錨碇部採用高強度合金鋼(SCM440)加工而成之錨碇厚套管，與鋼絞線於特殊機械軸向一次，推擠壓著錨碇成一體，壓著完成後於錨碇厚套管外層車螺牙，以螺帽鎖定
錨碇
  • 兩端錨碇部採用螺帽式鎖定，施工安裝容易，且提供足夠螺牙長度可調整長度
  • 兩端錨碇部金屬熔射防蝕處理
鋼絞線
  • 採用CNS 3332 G3073標準之低鬆弛7線PC鋼絞線，再由7根或19根PC鋼絞線集股成纜，作為防落橋裝置緩衝連結索使用
  • 外層熱擠式被覆高密度聚乙烯(HDPE) ，耐候效果佳

規格表

項目 單位 F-70T F-100T F-130T F-170T F-200T F-270T F-360T F-500T
組成 mm 7×Ø9.5 7×Ø11.1 7×Ø12.7 7×Ø15.2 19×Ø9.5 19×Ø11.1 19×Ø12.7 19×Ø15.2
標準直徑 mm 28.5 33.3 38.1 45.6 47.5 55.5 63.5 76
斷面積 mm² 383.9 519.5 691.0 970.9 1042.0 1409.6 1875.5 2635.3
單位
重量		 鋼絞線 kg/m 3.04 4.09 5.45 7.75 8.20 11.02 14.71 20.92
含被覆料 kg/m 3.65 4.92 6.54 9.82 10.47 13.64 17.83 23.76
破斷荷重 tf 72.8 98.5 130.6 186.2 197.6 267.9 355.3 485.3
降伏荷重 tf 62.0 84.2 111.3 158.4 168.1 228.5 302.1 425.9
容許負荷 常時 t 24.8 33.7 44.5 63.4 67.2 91.4 120.8 170.4
地震時 t 37.2 50.5 66.8 95.0 100.9 137.1 181.3 225.5
截斷面 mm
客製化生產

可依照不同設計案所設計之鋼索型式客製化生產
